NPG Lite - Ninja Pack#

Ninja Pack dirancang untuk mereka yang menginginkan setup pra-rakit, siap pakai. Ini dilengkapi dengan VibZ Playmate untuk umpan balik haptic dan auditory, dikemas dalam casing cetak 3D kustom dengan baterai termasuk. Kit ini sempurna untuk pengguna yang menginginkan pengalaman plug-and-play yang lebih lancar tanpa mengorbankan fleksibilitas atau fungsionalitas.

👉🏻 Dapatkan milik Anda di CrowdSupply: Neuro PlayGround Lite

Isi kit#

Kit Content Ninja Pack — Kit Contents of NPG Lite Ninja Pack#

Kit Contents	Qty
NPG Lite Board	1
VibZ Playmate	1
Snap Cables	7
Alligator Cables	5
Gel Electrodes	24
LiPo Battery	1
Type-C Cable	1
3D-Printed Case	1

VibZ Playmate#

VibZ Playmate memperkenalkan motor vibrasi untuk umpan balik haptic, buzzer untuk umpan balik auditory, port QWIIC untuk integrasi sensor I2C yang mudah, saklar geser ON/OFF, pin header elektroda 2.54 mm dan opsi elektroda negatif umum. Dengan Playmate ini, pengguna dapat menyesuaikan setup mereka untuk aplikasi spesifik, baik dalam penelitian, pendidikan, atau eksperimen biofeedback interaktif. Pendekatan modular ini memastikan fleksibilitas, skalabilitas, dan pengalaman pengguna yang lebih baik.

Menggunakan Kit#

Kit ini ramah pemula dan Anda dapat dengan mudah mulai merekam sinyal biopotensial untuk membuat proyek HCI/BCI yang menarik dan menjelajahi bidang neurosains. VibZ Playmate dengan mudah terhubung ke papan NPG Lite, menyediakan umpan balik haptic dan auditory sederhana dan memperluas sistem untuk eksperimen interaktif tanpa wiring yang rumit.

Langkah 1: Persiapan Kulit#

Oleskan Gel persiapan kulit Nuprep pada area target di mana Elektroda akan ditempatkan → Gosok dalam gerakan melingkar → Bersihkan dengan alkohol swab atau tisu basah.

Untuk informasi lebih lanjut, silakan periksa langkah demi langkah detail Panduan Persiapan Kulit.

Langkah 2: Hubungkan Kabel BioAmp#

Menggunakan VibZ Anda dapat merekam sinyal biopotensial 3-saluran, hubungkan kabel snap sesuai dengan jumlah saluran yang diperlukan:

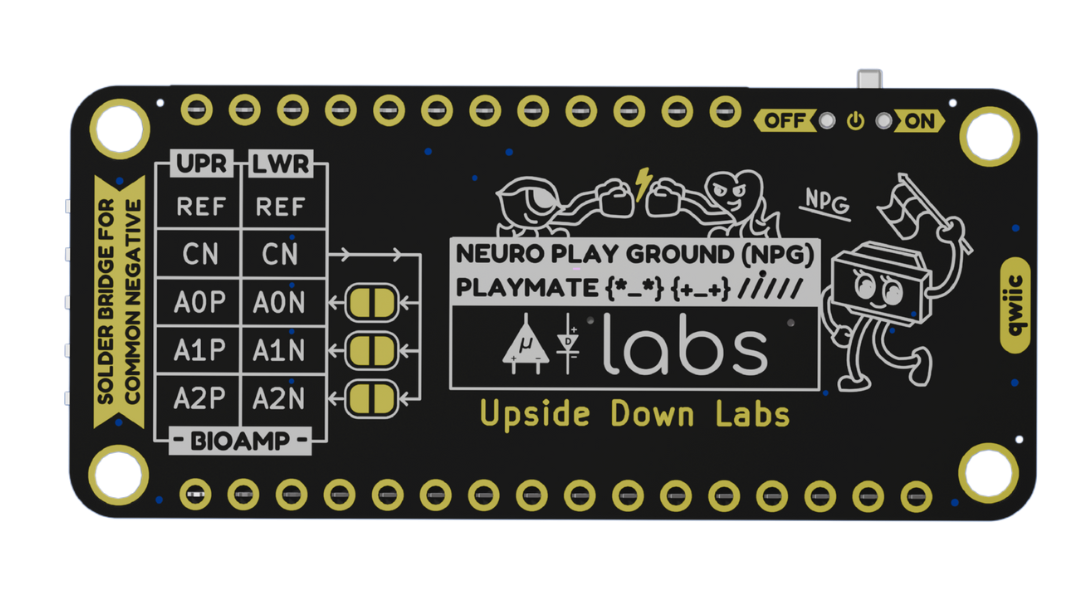

NPG Lite VibZ Playmate Back — Belakang VibZ Playmate NPG Lite#

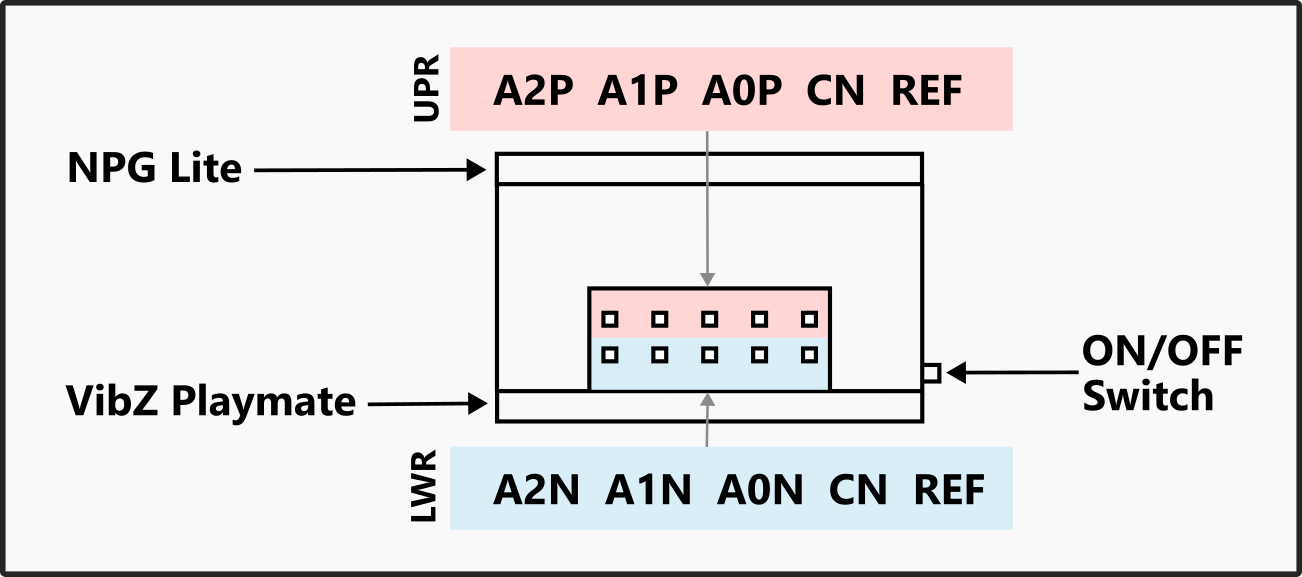

NPG Lite VibZ Playmate Connection — Koneksi VibZ Playmate NPG Lite#

Saluran	Pin	Koneksi Saluran
Channel 0	A0P	+ve of Channel 0
	A0N	-ve of Channel 0
Channel 1	A1P	+ve of Channel 1
	A1N	-ve of Channel 1
Channel 2	A2P	+ve of Channel 2
	A2N	-ve of Channel 2
	REF	Reference cable to REF
	CN	Common Negative

Menggunakan Common Negative (CN)#

Common Negative (CN) adalah fitur penting, terutama saat melakukan perekaman multi-saluran seperti EEG, karena menyederhanakan penempatan elektroda dan wiring.

Untuk mengkonfigurasi saluran agar menggunakan Common Negative, ikuti langkah-langkah berikut:

Pilih Saluran Anda: Tentukan saluran BioAmp mana (A0, A1, A2) yang ingin Anda bagikan elektroda negatif.
Solder Bridge: Cari bridge solder kecil yang diberi label ‘CN’ di sebelah pin negatif saluran (A0N, A1N, A2N).
Buat Common: Anda harus menyolder bridge ini tertutup. Ini secara fisik menghubungkan input negatif saluran itu ke garis Common Negative utama.
Hubungkan Elektroda Bersama: Hubungkan kabel snap elektroda negatif tunggal Anda ke pin CN khusus.
Sederhanakan Wiring: Untuk saluran apa pun yang dikonfigurasi dengan cara ini, Anda tidak lagi perlu menghubungkan elektroda ke pin input negatif yang sesuai (misalnya, A0N, A1N, atau A2N).

NPG Lite VibZ Playmate Common Negative — Common Negative VibZ Playmate NPG Lite#

Langkah 3: Tempatkan Elektroda Gel#

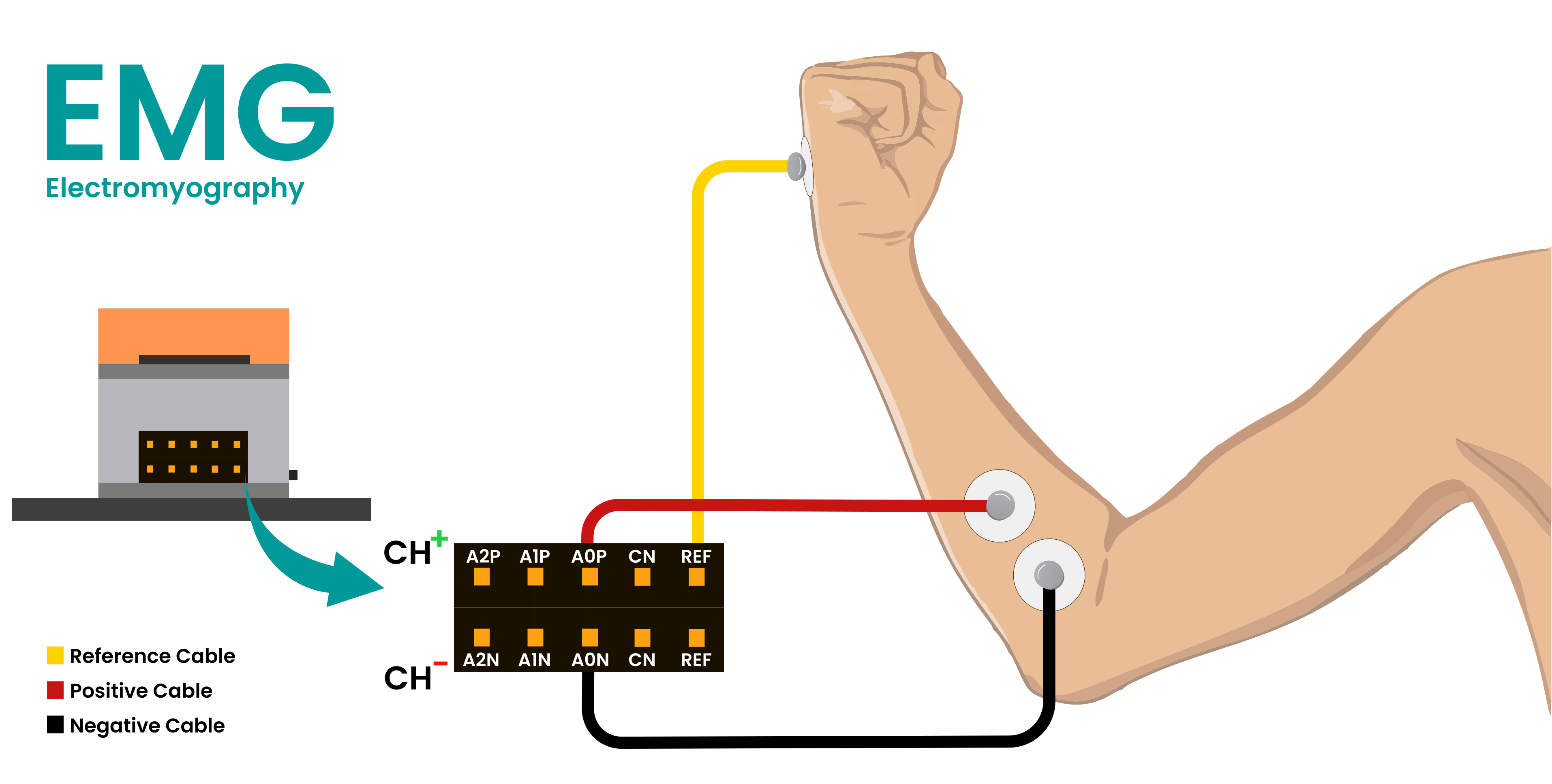

EMG (Electromyography)#

1-CH Setup: Tempatkan kabel +ve dan -ve dari Saluran 0 pada otot target dan kabel REF pada bagian tulang (belakang telapak tangan atau siku).
2-CH Setup: Tempatkan kabel +ve, -ve dari Saluran 0 & 1 pada otot target dan 1 kabel REF pada bagian tulang.
3-CH Setup: Tempatkan kabel +ve, -ve dari Saluran 0, 1 dan 2 pada otot target dan 1 kabel REF pada bagian tulang.

ECG (Electrocardiography)#

1-CH Setup: Tempatkan kabel -ve dari Saluran 0 di sisi kiri dada, kabel +ve tepat di sebelah kanannya, dan kabel REF di sisi kanan dada.

EOG (Electrooculography)#

Perekaman Gerakan Horizontal

1-CH Setup: Tempatkan kabel -ve dari Saluran 0 di sisi kanan mata kanan Anda, kabel +ve di sisi kiri mata kiri, dan kabel REF pada bagian tulang di belakang cuping telinga Anda.

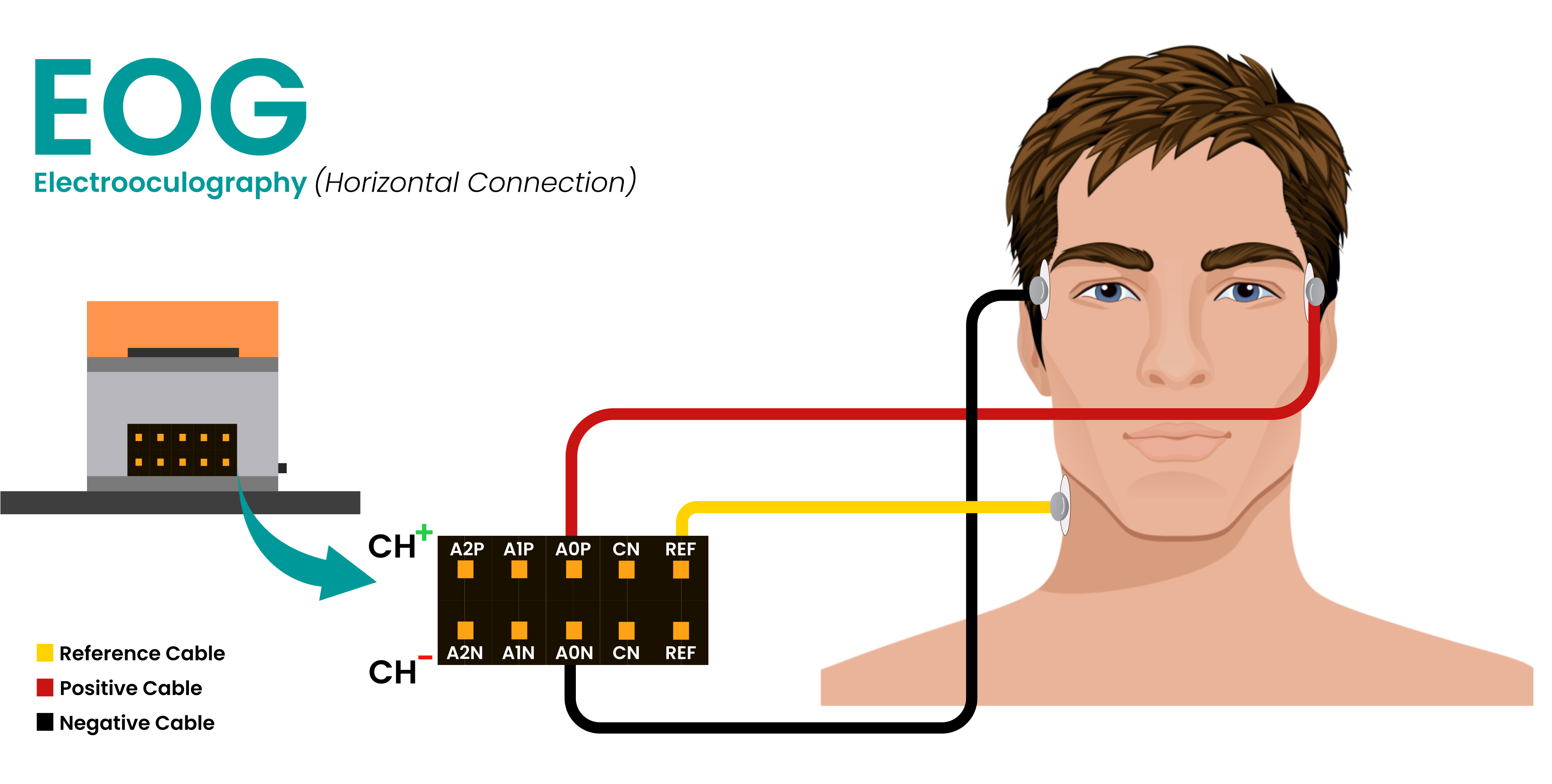

Connection for EOG Horizontal — Koneksi untuk EOG Horizontal#

Perekaman Gerakan Vertikal

1-CH Setup: Tempatkan kabel -ve dari Saluran 0 di atas salah satu mata Anda, elektroda +ve di bawah mata yang sama, dan kabel REF pada area tulang di belakang cuping telinga Anda.
2-CH Setup: Untuk merekam gerakan mata horizontal & vertikal bersama-sama, ikuti penempatan elektroda yang disebutkan di atas untuk Saluran 0 dan 1. Pastikan menggunakan hanya 1 kabel REF.

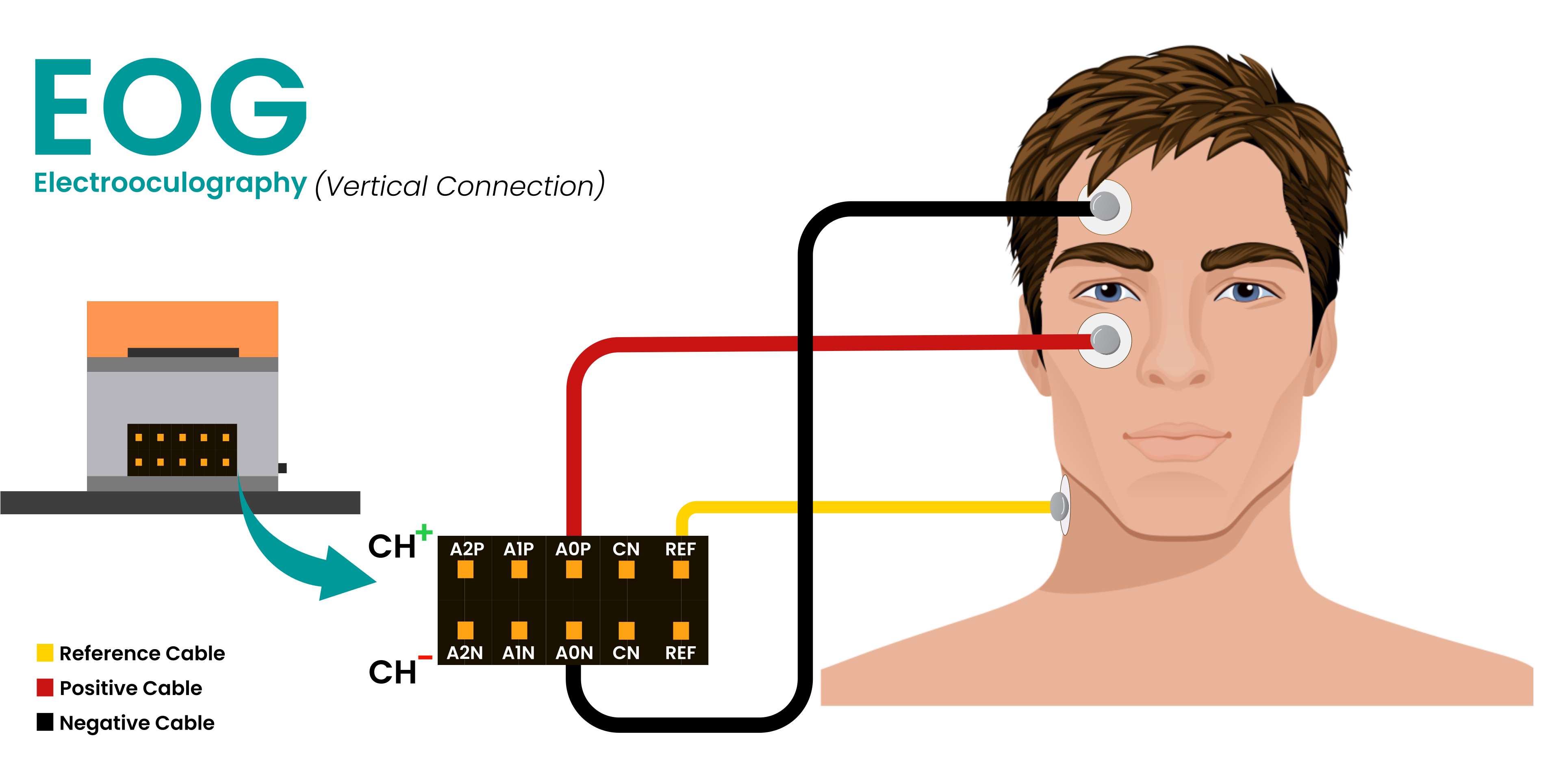

Connection for EOG Vertical — Koneksi untuk EOG Vertikal#

EEG (Electroencephalography)#

1-CH Setup: Tempatkan kabel +ve dari Saluran 0 pada area target, kabel REF dan -ve pada bagian tulang di belakang setiap cuping telinga. (lihat Sistem Internasional 10-20 untuk merekam EEG)
2-CH Setup: Tempatkan kabel +ve dari Saluran 0 dan 1 pada area target (lihat Sistem Internasional 10-20 untuk merekam EEG), 1 kabel REF dan 1 kabel CN (Common Negative) pada bagian tulang di belakang setiap cuping telinga.
3-CH Setup: Tempatkan kabel +ve dari Saluran 0, 1, dan 2 pada area target (lihat Sistem Internasional 10-20 untuk merekam EEG), 1 kabel REF dan 1 kabel CN (Common Negative) pada bagian tulang di belakang setiap cuping telinga.

Langkah 4: Unggah Firmware#

Ikuti langkah cepat di bawah ini untuk mengunggah firmware ke perangkat NPG Lite Anda:

Untuk panduan unggah firmware detail, kunjungi: Cara Flash Firmware pada NPG Lite

Nyalakan NPG Lite dengan memutar saklar on/off.
Hubungkan ke Laptop/PC melalui kabel USB-C.
Unduh NPG Lite Flasher dan jalankan aplikasi.
Pilih jenis firmware, pilih port Anda, dan flash pada NPG Lite Anda.
Untuk koneksi WiFi atau BLE, lepaskan kabel USB-C dan aktifkan Bluetooth atau Wi-Fi pada laptop Anda berdasarkan Firmware yang diunggah.

Langkah 5: Memvisualisasikan sinyal#

Ikuti langkah di bawah ini untuk melihat data sinyal biopotensial real-time dari perangkat NPG Lite Anda:

Pergi ke Chords Web
Klik pada Visualize Now, navigasi ke NPG-Lite, tekan tombol Connect dan pilih perangkat Anda.
Anda dapat melihat sinyal biopotensial secara real-time.

Untuk panduan detail, kunjungi: Dokumentasi Chords Web

Jelajahi fitur seperti play/pause data stream, terapkan filter, tingkatkan jumlah saluran, aktifkan fitur untuk merekam dan mengunduh data dalam format CSV.

Panduan Koneksi Baterai#

Important

Konektor baterai sensitif terhadap polaritas dan memerlukan koneksi yang benar untuk operasi yang aman. Koneksi yang salah akan merusak perangkat. Selalu verifikasi polaritas konektor sebelum menghubungkan.

Opsi 1: Baterai dengan Konektor 1.25mm PicoBlade#

Jika Anda membeli baterai dari Upside Down Labs, atau jika memiliki konektor 1.25 mm PicoBlade yang sama, Anda dapat mencolokkannya langsung ke konektor baterai pada NPG Lite.

Saat menghubungkan baterai:

Pastikan Kabel Merah terhubung ke terminal Positif (+).
Pastikan Kabel Hitam terhubung ke terminal Negatif (−).

Ini memastikan baterai terhubung dengan polaritas yang benar dan mencegah kerusakan pada perangkat.

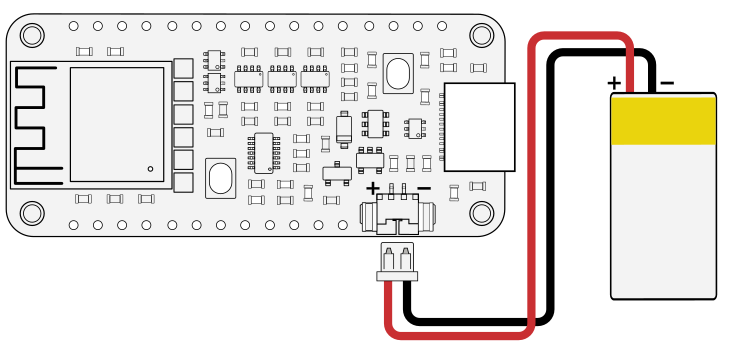

Using Battery with 1.25mm PicoBlade Connector — Menggunakan Baterai dengan Konektor 1.25mm PicoBlade#

Opsi 2: Menggunakan Baterai dengan Konektor JST-PH 2.0 mm#

Jika baterai Anda memiliki konektor JST-PH 2.0 mm, Anda akan perlu menggunakan kabel adaptor yang disertakan dalam kit NPG Lite untuk menghubungkannya.

Ikuti langkah-langkah berikut:

Hubungkan baterai ke kabel adaptor dengan konektor JST: Cocokkan warna kabel - Merah ke Merah dan Hitam ke Hitam.
Hubungkan kabel adaptor ke NPG Lite menggunakan konektor PicoBlade:

Pastikan Kabel Merah sejajar dengan terminal Positif (+).
Pastikan Kabel Hitam sejajar dengan terminal Negatif (−) pada konektor NPG Lite.

Ini memastikan baterai terhubung dengan polaritas yang benar dan mencegah kerusakan pada perangkat.

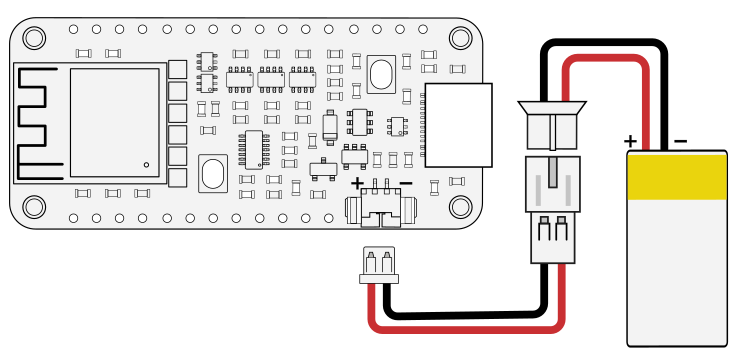

Using Battery with JST-PH 2.0mm Connector — Menggunakan Baterai dengan Konektor JST-PH 2.0mm#

Memverifikasi Polaritas Baterai dengan Multimeter#

Jika Anda tidak yakin tentang polaritas baterai Anda, verifikasi sebelum koneksi:

Atur multimeter Anda untuk mengukur Tegangan DC (V⎓) dan pilih rentang 20V atau lebih tinggi jika memiliki dial manual.
Sentuh probe merah ke terminal logam konektor di mana kabel merah terpasang.
Sentuh probe hitam ke terminal logam di mana kabel hitam terpasang.

Baca tampilan:

Tegangan positif (misalnya, +3.6V hingga +4.2V): Polaritas benar. ✅
Tegangan negatif (misalnya, -4.2V): Polaritas terbalik. ❌

Danger

Pengingat Keamanan: Periksa ulang semua koneksi sebelum menyalakan perangkat. Koneksi baterai yang salah akan merusak perangkat.
